空心浆叶干燥机结构主要由传动机构部分、箱体部分、主轴搅拌部分、轴承体部分、出料调节机构、旋转接头等部分组成。

  动力传输部分:主要由电动机、减速机、主动齿轮、被动齿轮、轴间齿轮等组成。它的主要作用是把电机的动力传输给主轴搅拌部分,使其在额定转速范围内运转,也可选用变频调速或电磁调速配置进行变速运行。

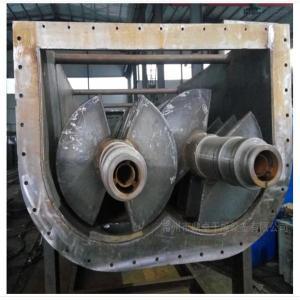

  主轴搅拌部分主要由两根空心轴和其表面若干个楔形空心浆叶等组成。空心轴内置加热介质（蒸汽）回流管。单端的旋转接头是这些介质进出的接口。运行时主轴搅拌部分对物料搅拌、推挤并进行加热。

  轴承体部分在主轴的两端,分动力端轴承体和非动力端轴承体。主要由轴承、轴承座、轴承盖、密封填料、填料压盖、检修盖等。

  出料调节机构主要由调节板、转轴、件等组成。

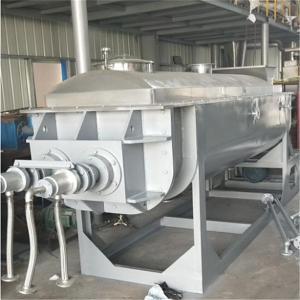

  空心桨叶干燥机就是一种具有热效率高，运行费用低，节省成本的设备。在干燥器筒体上设置夹套，空心轴上设置空心桨叶，在夹套和桨叶通入截体，污泥在搅拌桨叶的搅动下筒体及桨叶热表面进行充分交换，以达到干燥的目的。楔型桨叶传热面具有自清洁功能，能够洗刷掉楔型面上附着污泥，使运转中一直保持着清洁的传热面。

空心轴上密集排列着楔型中空浆叶，热介质经空心轴流经浆叶。单位容积内传热面积很大，热介质温度从-40℃到320℃，可以是水蒸汽，也可以是液体型：如热水、导热油等。间接传导加热，没有携带空气带走热量，热量均用来加热物料。热量损失为通过器体保温层向环境的散热。楔型浆叶传热面具有自清洁功能。物料颗粒与楔型面的相对运动产生洗刷作用，能够洗刷掉楔型面上附着物料，使运转中一直保持着清洁的传热面。浆叶干燥机的壳体为Ω型，壳体内一般安排二到四根空心搅拌轴。壳体有密封端盖与上盖，防止物料粉尘外泄而充分发挥作用。

产品介绍

热风式即通过热载体（如热空气）与干燥的物料相互接触并进行干燥，在传导式中热载体并不与干燥的物料直接接触，而是热表面与物料相互接触。

空心轴上密集排列着楔型中空桨叶，热介质经空心轴流经桨叶。单位容积内传热面积很大，热介质温度从-40~320°C，可以是水蒸气，也可以是液体型：如热水、导热油等。间接传到加热、没有携带空气带走热量，热量均用来加热物料，热量损失为通过器体保温层向环境的散热。楔形桨叶传热面具有自清洁功能，物料颗粒与楔形面的相对运动产生洗刷作用，能够洗刷掉楔形面上的附着物，试运转中一直保持着清洁的传热面。

实力厂家鼎卓干燥设备有限公司吸收国内外的先进技术与经验,严格按国家GMP的要求设计、开发、生产、安装和服务于一体，完善的工艺水平及先进的生产设备，可以根据用户的特殊要求进行非标设计服务。在干燥设备的开发、研究中不断地创新及改造，设计制造了一系列工艺先进且节能的产品。并根据市场的需要研制开发了上百多种干燥、制粒、混合、除尘系列，产品广泛适用于制药、化工、食品、轻工等行业工业原料或产品的干燥除湿，深受用户好评。欢迎客户带料试验和考察，期待与您共同发展！

公司生产的设备主要包括：真空干燥机、流化床干燥机、喷雾干燥机、带式干燥机、 沸腾制粒干燥机、 高效沸腾干燥机、脱水蔬菜干燥机、双锥回转真空干燥机、空心桨叶干燥机、盘式干燥机、气流干燥机、球形抛丸机、多功能制粒包衣机、污泥处理设备、鸡精生产设备、WDG农药专用生产线设备、混合设备、粉碎设备、筛分设备、输送设备、包装设备，公司生产的干燥设备广泛应用于化工 、 煤炭 、冶金、 矿山 、 港口 、电力、建材、轻工、 粮食 、 水泥 、肥料、工业盐、 食品等行业，特别在食品；制药；化工；冶金、煤炭行业受到广大用户信赖和欢迎，成功应用在 茶渣、茶叶、巧克力、化妆品、洗衣粉、戊二醇、饲料、复合肥、化肥、可溶性硫磺、碳黑、钛*、高温纯碱、木屑、小木块、小木片、煤粉、电厂脱硫粉尘、除尘粉灰、污泥、缠绕垃圾、粉煤灰、水泥、黄沙、粮食 等物料！
