①激振电机驱动。激振电机安装在床体后部，通常采用固定激振角（一般为30°~60°）。它通过调节激振力和堰板高度（堰板安装在多孔板出料端）以改变物料在床内的停留时间。其外形结构如图《ZLC一1型系列振动流化床》所示，其机身质量用弹簧支承在四个支座上。

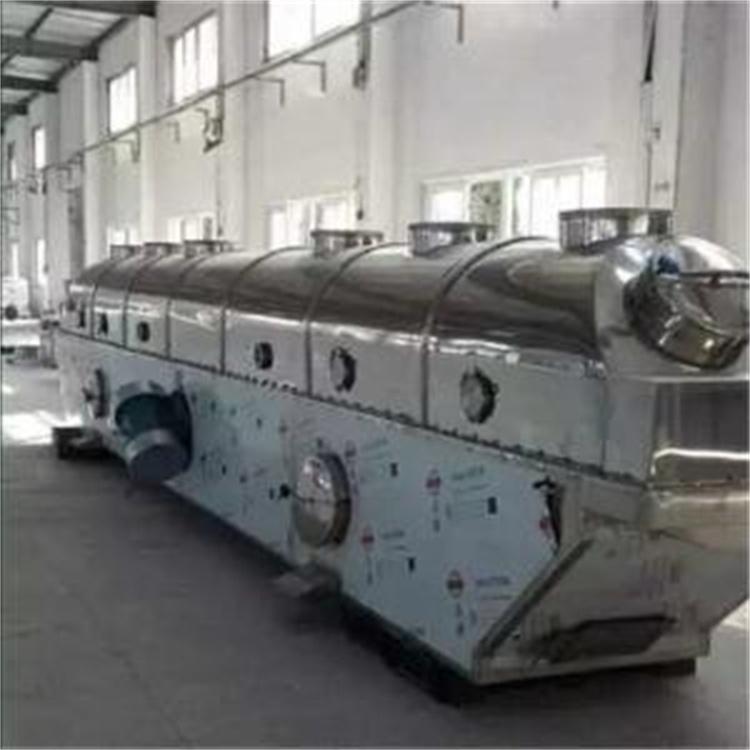

ZLC一1型系列振动流化床

②激振电机安装在中间振动流化床重心的位置上，它可以调节激振电机的方位，改变激振力方向及激振力大小来改变物料在床中的停留时间，但调节幅度不大，因激振角超过75°时会引起床体异常振动，具体如图《振动流化床》所示。

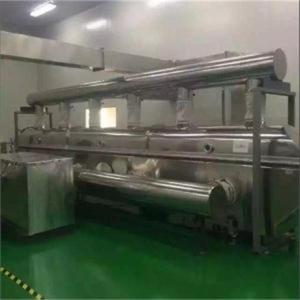

振动流化床

上述两种振动流化床，在激振电机产生使物料向前运动的同时会产生横向力（横向力通常由两侧面激振电机间加设横梁来承受），当横向力过大或床体结构不合理时会造成床的下箱体开裂。

③如图《床底部安装电机链轮驱动》所示，是在床底部安装了电机链轮驱动，装有偏心条块的轴来产生激振力的振动流化床。这种激振方式可避免有害的横向力（其通常比较小）。尼罗公司将此种振动流化床用于奶粉二级干燥，据报道大型的多孔板面积可达16m2。

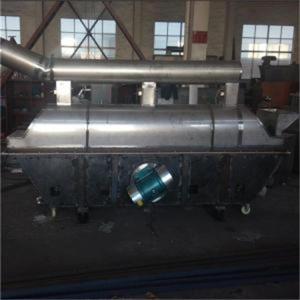

床底部安装电机链轮驱动

振动流化床工作原理

如果有一料层放在振动空间，就会出现以下现象：起初随着振动加速度的增加，料层逐渐被压实；当加速度值接近重力加速度 （9.81m/s2）时，料层密度达到较大；如果进一步增加振动加速度，则料层便开始膨胀，并出现所谓振动流化状态。这时。放在振动表面的物料产生强烈混合，并且很容易作水平或倾斜移动，也可沿螺旋面向上（或向下）输送。在此条件下，若利用传导、对流或其中两者复合方式向料层输入热量，即可达到物料干燥目的。

振动流化床就是在物料流化的基础上增加床层的振动，使物料有一个抛掷和松动的过程，两者有机地结合起来，以达到低床层流化效果。它与传统的流化床干燥机不同点在于普通流化床干燥机的物料输送与流化完全借助于风力（热空气）来完成，而振动流化床干燥机 则主要通过振动力来完成。可以使物料的较小流化速度降低，尤其是靠近底部的颗粒先流化，改善了颗粒在底部的流化质量，使一些难以流化的物料能进行正常的干燥 操作。
