卧式混合机工作原理

筒体内装有双轴旋转反向的浆叶，浆叶成一定角度将物料沿轴向、径向循环翻搅，使物料迅速混合均匀卧式混合机性能特点减速机带动轴的旋转速度与桨叶的结构会使物料重力减弱，随着重力的缺乏，各物料存在颗粒大小、比重悬殊的差异在混合过程中被忽略。激烈的搅拌运动缩短了一次混合的时间，更快速、更高效。即使物料有比重、粒径的差异，在交错布置的搅拌叶片快速剧烈的翻腾抛洒下，也能达到很好的混合效果。

卧式混合机由U形容器、螺带搅拌叶片和传动部件组成；U形的长体筒体结构，保证了被混合物料（粉体、半流体）在筒体内的小阻力运动。正反旋转螺条安装于同一水平轴上，形成一个低动力高效的混合环境，螺带状叶片一般做成双层或三层，外层螺旋将物料从两侧向中央汇集，内层螺旋将物料从中央向两侧输送，可使物料在流动中形成更多的涡流，加快了混合速度，提高混合均匀度；采用皮带轮带动摆线减速机驱动，相对于齿轮减速机的大扭矩，皮带传动的弹性连接有在超载时保护传动部件的优势。

卧式混合机出料方式：

粉体物料采用气动大开门结构形式，具有卸料快、无残余等优点；高细度物料或半流体物料采用采用手动蝶阀或者气动蝶阀，手动蝶阀经济适用，气动蝶阀对半流体的密封性好，但造价比手动蝶阀高。在需要加热或冷却的场合，可配置夹套。加热方式有电加热和导热油加热两种方式可选：电加热方便，但升温速度慢，能耗高；导热油加热需要配置油锅和导油动力、管道，投资较大，但升温速度快，能耗较低。冷却工艺可直接向夹套内注入冷却水，夹套换热面积大，冷却速度快。电机与搅拌主轴之间通过摆线针轮式减速机直联，结构简单，运行可靠度高，维护方便。

卧式混合机应用

农药、兽药、食品、化学品、生物、养殖业、陶瓷、耐火材料、塑胶、复合肥等固-固（即粉体与粉体）固-浆（即粉体与胶浆液）的混合，还特别适应粘稠的物料混合。

卧式混合机用途和特点

SYLW型螺带卧式混合机广泛应用于食品、医药、化工、塑料、染料和化妆品等行业的物料混合生产。可进行固—固（粉料与粉料）混合，固—液（粉料与液体）混合。特别适用于粘性或有凝聚性粉粒体物料的混合，以及粉粒物料中添加较多液体（或糊状物料）的混合。该机具有混合速度快、精度高、无混合盲区、填装系数大、运转平稳、密封操作、无环境污染、出料迅速、干净、不留剩余物料，使用、维护、修理方便等特点。

卧式混合机结构

该机型为卧式筒体，单轴多条螺带对称分布结构。混合机筒体为Ｕ型（或圆筒形），在顶盖或筒体上部有进料口，根据用户需要其上可装喷雾加液装置。筒体内装有单轴转子，转子是由轴、横撑及螺带组成，螺带有双层和三层之分。筒体底部中央装有出料装置出料装置分手动出料和气动出料）一般为手动出料（注：气动出料订货时说明，另加价）。

该机亦可制成冷热夹套型，可进行真空混合干燥作业（注：订货时说明，另加价）。

SYLW型螺带卧式混合机如上右图示：

卧式混合机工作原理

在直联减速机的驱动下，混合机转子以定向旋转，在旋转的过程中，螺带一方面把物料推着沿轴向移动，一方面把物料带起抛向螺带前上方，而外层螺带使物料总是向筒体中间运动，内层螺带则使物料由中间向两端运动，这样物料在运动中形成了二个循环物流，在反复循环流动的过程中，物料便得到了充分的混合。

卧式混合机分类是什么

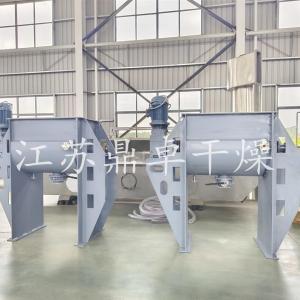

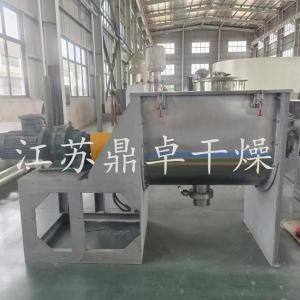

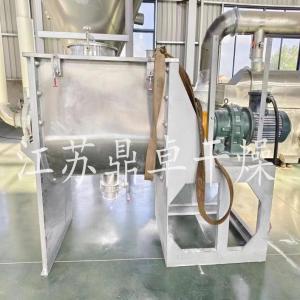

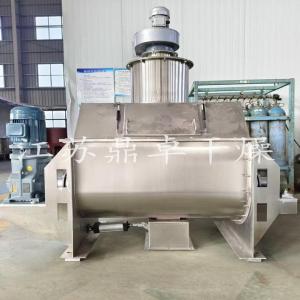

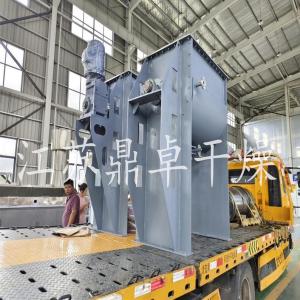

卧式螺带混合机产品展示：

卧式螺带混合机应用范围：

WLDH系列螺带混合机是一种新型高效、高精度的混合设备，广泛适用于制药、食品、化工、及其它工业，可用于粉体与粉体的混合，粉体添加少量液体混合，粉体与颗粒混合等工艺。

不同物料不同工矿不同环境不同要求都有不同设计，所有设备尺寸均是根据客户产量要求来定做的，热源可根据客户具体条件选择如蒸汽，电，液化气，煤碳，生物质，柴油等均可选择。我公司提供全套干燥生产线，免费提供烘干设备选型参数，免费根据现场情况提供全套非标设计。
