陶粒砂回转滚筒烘干机工作原理

回转滚筒干燥机的主体是略带倾斜并能回转的圆筒体。湿物料从加料器加入，在重力的作用下较高的一端向较低的一端移动，回转滚筒干燥机在筒体内经过热风或者热壁面经行热交换而完成干燥，经过干燥后，再用旋风除尘器将气体中的夹带粉尘捕捉下来。

陶粒砂回转滚筒烘干机适应物料
◎化工、矿山、冶金等行业大颗粒，比重大物料干燥，如：矿山、高炉矿渣、煤、金属粉末、磷肥、硫铵。
◎对有特殊要求的粉末、颗粒状物料的干燥，如:HP发泡剂、酒糟渣、轻质碳酸钙、活性白土、磁粉、石墨、药渣。

◎要求低温干燥，且需大批量连续干燥的物料。

陶粒砂回转滚筒烘干机特点

回转滚筒干燥机的转筒是略带倾斜并能回转的圆筒体，湿物料从一端上部进入，干物料从另一端下部收集。热风从进料端或出料端进入，从另一端上部排出。筒内装有顺向抄板，使物料在筒体回转过程中不断抄起又洒下，使其充分与热气流接触，以提高干燥效率并使物料向前移动。干燥物料热源一般为热空气、高温烟道气、水蒸气等。
回转滚筒干燥机的工作过程为:需要干燥处理的料液由高位槽流人滚筒干燥器的受料槽内，由布膜装置使物料薄薄地(膜状)附在滚筒表面，滚筒内通有供热介质，食品工业多采用蒸汽，压力一般在0.2~6MPa，温度在 120~150℃之间，物料在滚筒转动中由简壁传热使其湿分汽化，滚简在一个转动周期中完成布膜、汽化、脱水等过程，干燥后的物料由刮刀刮下，经螺旋输送至成品贮存槽，*进行粉碎或直接包装。在传热中蒸发出的水分，视其性质可通过密闭罩，引入到相应的处理装置内进行捕集粉尘或排放。

陶粒砂回转滚筒烘干机技术规格

型号	直接加热顺流式	直接加热顺流式	直接加热逆流式	直接加热逆流式	复合加热	复合加热
物料种类	矿石	HP发泡剂	高炉矿渣	硫铵	磷肥	煤
处理量(kg/h)	1000	466	15000	20000	12000	5000
出含水量(%)	30	13	6	1.5	5	6.5
终含水量(%)	15	0.3	1	0.1	0.1	0.1
平均粒径(mm)	6.5	0.05	4.7	0.5-1.7	0.5	5
物料堆积重度(kg/m3)	770	800	1890	1100	1500	750
热风量(kg/h)	3900	5400	10750	9800	6500	16000
入口气体温度(oC)	600	165	500	180	650	570
物料出口温度(oC)		42	100	70	80	75
加热方式	煤气	蒸气式电加热	重油	燃煤热风炉	重油	重油
装料系数		6.3	7	7.5	7.8	18
转速(rpm)	4	4	3.5	3	4	2
倾斜度	0.04	0.005	0.03	0.05	0.05	0.043
抄板数目	12	24	12	22	内筒外面8 内筒外面16	6 12
干燥器直径(m)	2.0	1.5	2	2.3	外筒2 内筒0.84	外筒2.4 内筒0.95
干燥器长度(m)	20	12	17	15	10	16
驱动功率(kw)	22	7.5	15	11	11	15

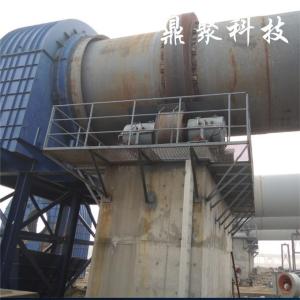

陶粒砂回转滚筒烘干机产品展示

不同物料不同工矿不同环境不同要求都有不同设计，所有设备尺寸均是根据客户产量要求来定做的，热源可根据客户具体条件选择如蒸汽，电，液化气，煤碳，生物质，柴油等均可选择。我公司提供全套干燥生产线，免费提供烘干设备选型参数，免费根据现场情况提供全套非标设计。
