五水磷酸氢二钾振动流化床干燥机原理

振动流化床干燥机由布料系统、进风过滤系统、加热冷却系统、主机、分离除尘系统、出料系统、排风系统、控制系统等组成。工作时，由布料器将物料加入振动流化床干燥机干燥室，物料在干燥室中与热风、冷风相遇，形成流化态，进行传热、传质，完成干燥并冷却，少量物料细粉被风夹带，进入旋风分离器。在离心力的作用下，物料沿筒壁沉降，被分离下来。微量未被旋风分离器分离的细粉进入布袋除尘器，被捕集被回收，湿空气排空。控制系统：通过进出风口的测压、测温点的变送器信号等到DCS。其中热风进风处温度需实现远程控制，控制蒸汽比倒调节阀，从而控制进风温度在设定范围内。系统主要部位控制、显示信号（包括温度、风压等）在仪表柜上显示。

五水磷酸氢二钾振动流化床干燥机类型与结构

振动流化床干燥器一般有两大类， 一类是振动电机直接装在流化床上进行驱动的卧式矩形和立式圆形， 其特点是流化床结构简单， 安装容易， 造价低； 另一类是振动部分与电机分离的箱式激振器固定在流化床一端的板弹簧式，振动和传动机构复杂， 造价高， 一般应用于大尺寸流化床干燥器中，操作稳定，流化态均匀。

目前橡胶工业普遍选用卧式矩形截面振动流化床干燥器。卧式矩形振动流化床干燥器的结构如图1所示。它由壳体、分布板、振动器（ 包括振动电机和隔振弹簧） 以及热风和冷风系统组成。振动器一般包括两个反向旋转的偏心电机， 称为自同步双轴惯性直线式振动器。热风从带孔的分布板自下而上进入，物料由后部上方进入，物料在流化床中被热风及振动实现流态化， 同时进行热质交换， 干燥后的物料经冷却由振动输送到出料口， 冷、热风从壳体上部的排风口排出。

五水磷酸氢二钾振动流化床干燥机安装

1、设备按厂房及工艺条件定位后，应预先将振动流化床及风机、旋风分离器等的预埋板、基础、预留孔等工作做好，地面须平整，基础等须保证主机运行的平稳性、牢固性；

2、采用软管（可用帆布自制）将进、出风口分别与进、出风管接通；

3、将两台振动电机按一定角度并联安装，并采用同一只倒、顺开关控制；

4、打开振动电机两头偏心块护罩，接通电源电动电机，观察两台电机转向；

5、认真地检查各紧固件是否松动；

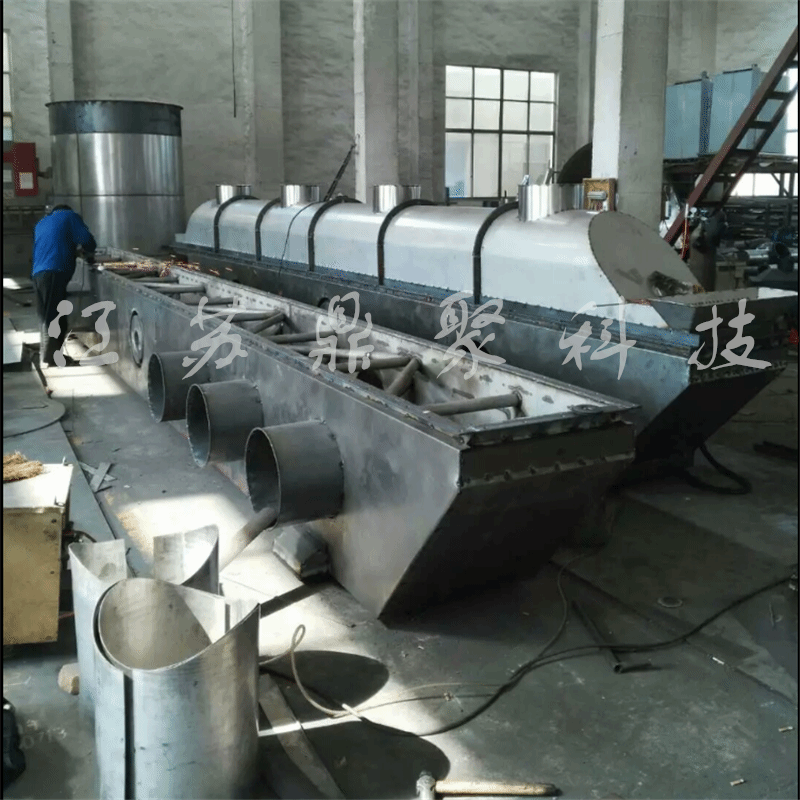

产品展示

订购须知：
因为各客户的具体要求不同，实拍图只是外形结构的示意图，颜色等具体细节以实际发货为准。网站上产品标注的价格仅供参考，根据不同配置会有区别，实际以公司销售人员的正式报价为准，江苏鼎聚机械科技有限公司诚挚为您推荐，请给我们一个与您携手共赢的机会。
