印染污泥空心叶干燥机结构主要部分

由传动机构部分、箱体部分、主轴搅拌部分、轴承体部分、出料调节机构、旋转接头等部分组成。

动力传输部分:主要由电动机、减速机、主动齿轮、被动齿轮、轴间齿轮等组成。它的主要作用是把电机的动力传输给主轴搅拌部分,使其在额定转速范围内运转,也可选用变频调速或电磁调速配置进行变速运行。

主轴搅拌部分主要由两根空心轴和其表面若干个楔形空心浆叶等组成。空心轴内置加热介质（蒸汽）回流管。单端的旋转接头是这些介质进出的接口。运行时主轴搅拌部分对物料搅拌、推挤并进行加热。

轴承体部分在主轴的两端,分动力端轴承体和非动力端轴承体。主要由轴承、轴承座、轴承盖、密封填料、填料压盖、检修盖等。

印染污泥空心桨叶燥机性能特点

结构紧凑：干燥机主要的传热部件是铲形的桨叶，这些桨叶都密集的、按照规定的间隔交叉排列在固定的旋转轴上，因此单位容积的传热比较高。基于这一原因，这种设备的结构非常紧凑、占地面积小。

传热效率高：由于原材料很好地连续混合搅拌，由于相对旋转的铲形的桨叶和倾斜的桨叶表面以及机体的加热、冷却，保证了所有与产品接触的表面能够均匀地传递热能。

自洁性能：由于桨叶的运动是相对旋转，它们对附近的内表面起到连续的自洁作用。相互粘结的、堆积在桨叶上的产品都能够被清理下来，重新进入生产过程。

印染污泥空心桨叶干燥机安装调试

1.安装前应先检查各部件是否完好无损，并清理干净内部。

2.安装就位后调试前应检查轴承座内是否已注入润滑脂，否则应加注适量润滑脂，一般选用2号二硫化钼复合钙基脂或其它耐高温等适用润滑脂。
3.安装旋转接头前，要认真阅读旋转接头《使用说明书》，正常安装，以防止密封垫的损坏。

4.加热或冷却介质入口管路上需加装压力表及稳压装置。入口前必须安装安全阀，防止设备超压工作。加热介质温度不得超过额定使用温度。

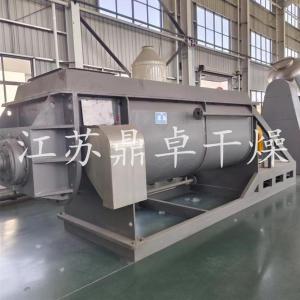

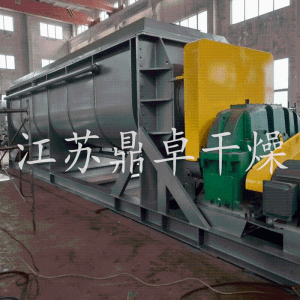

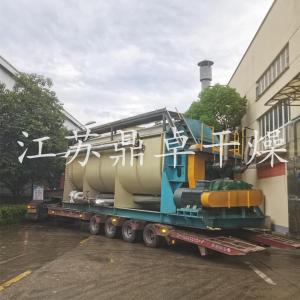

产品展示
